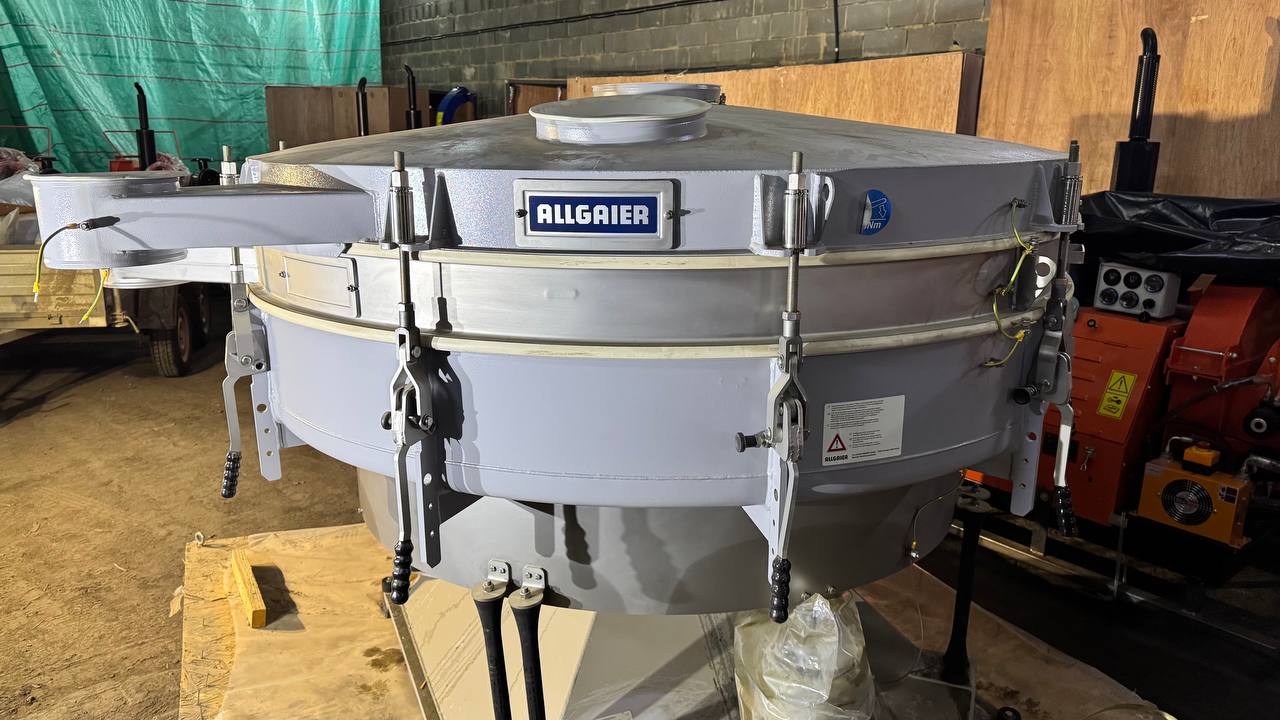

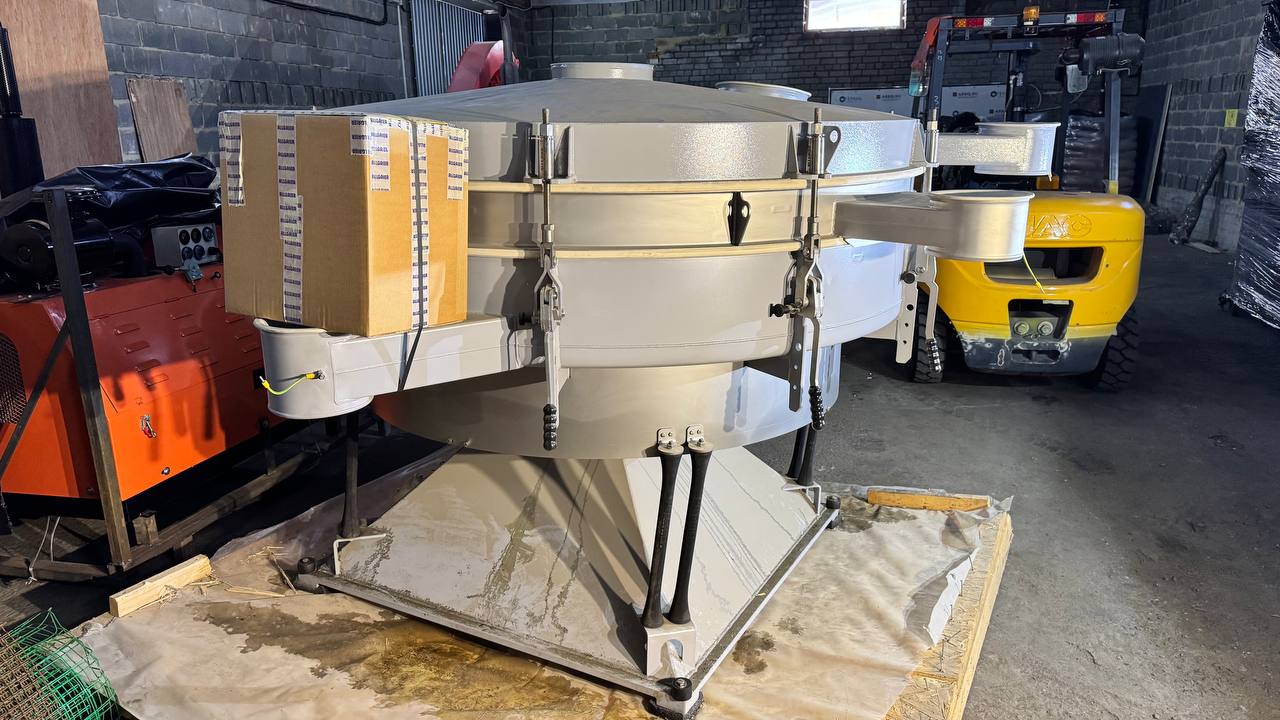

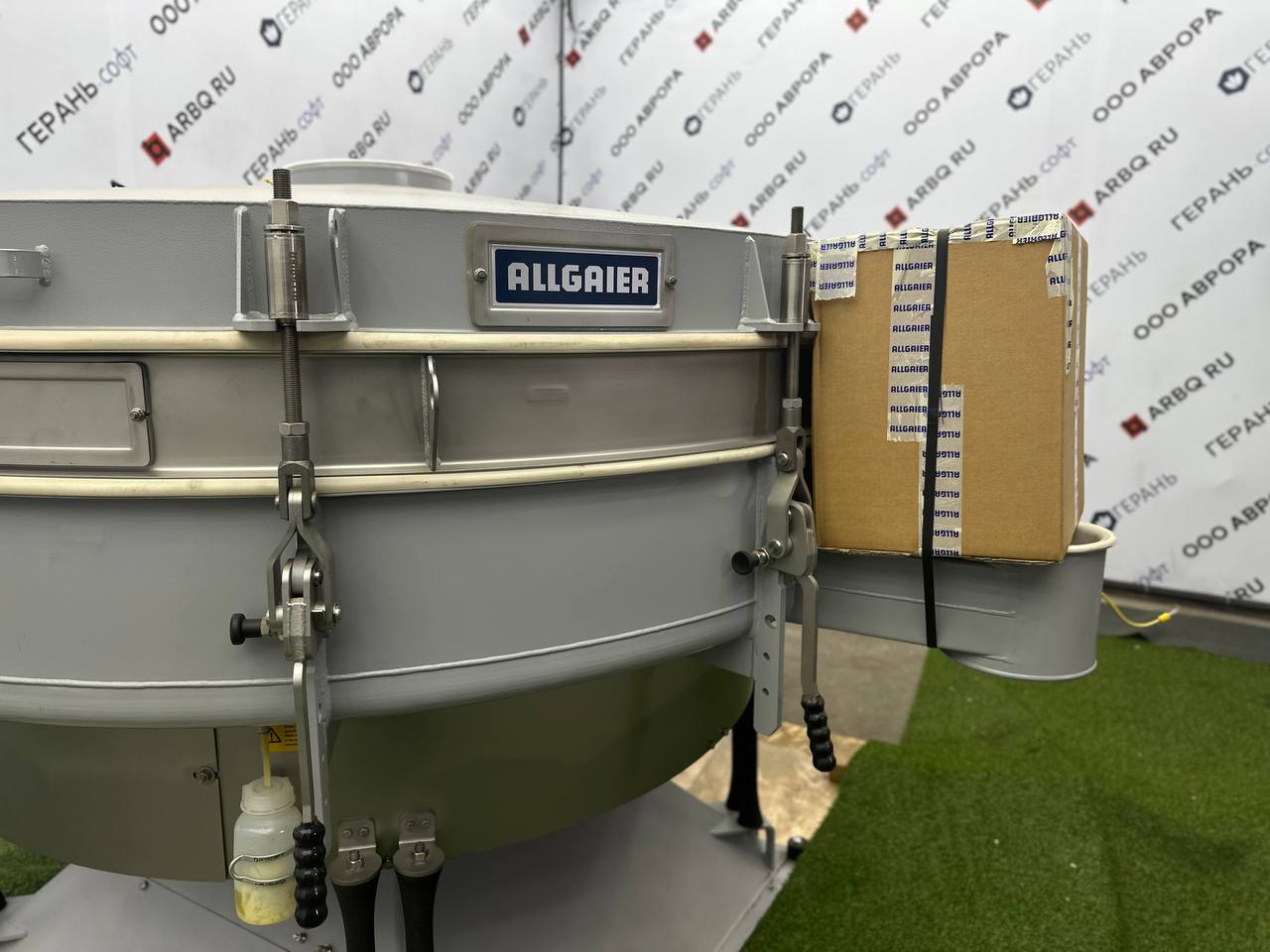

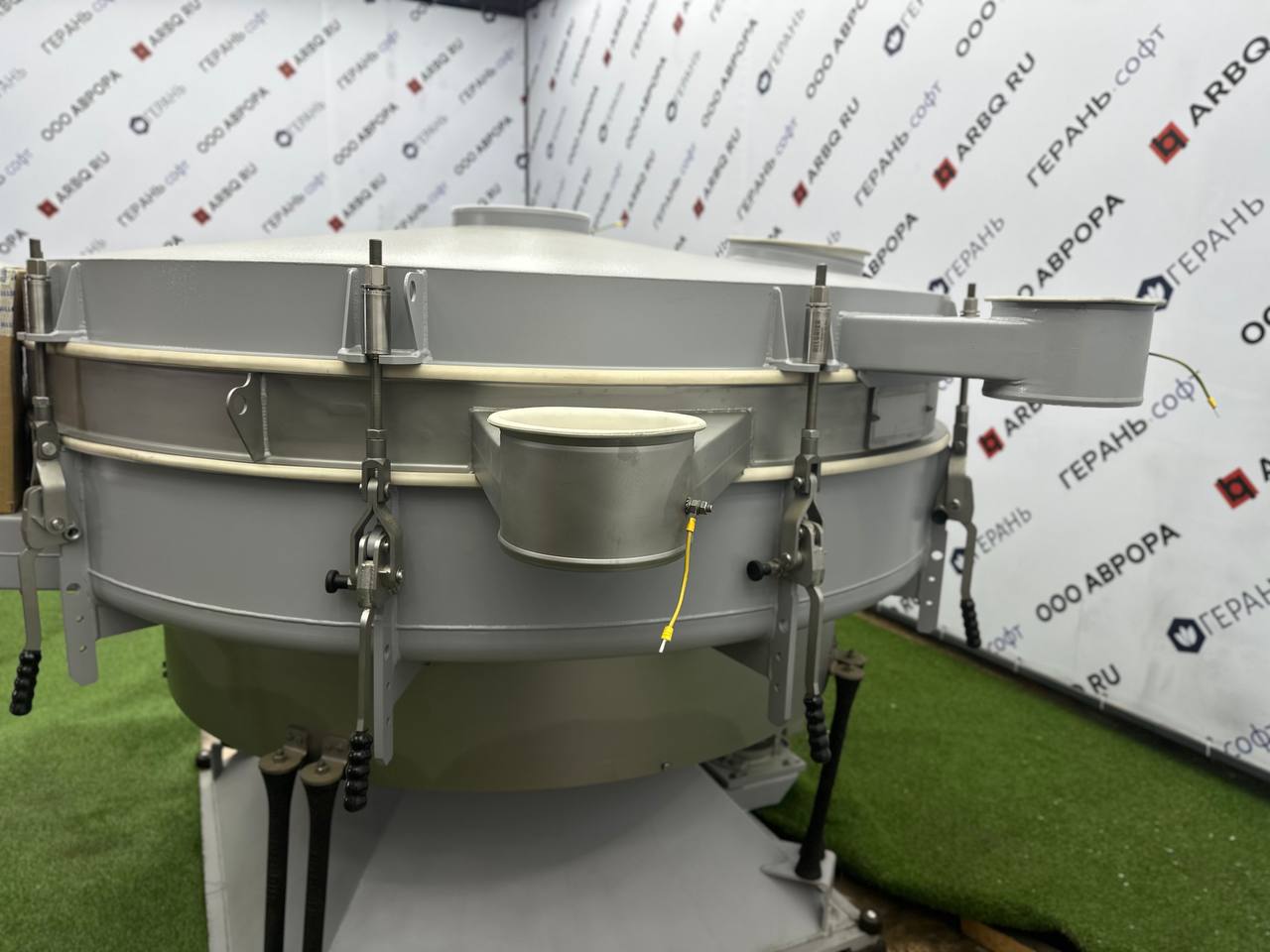

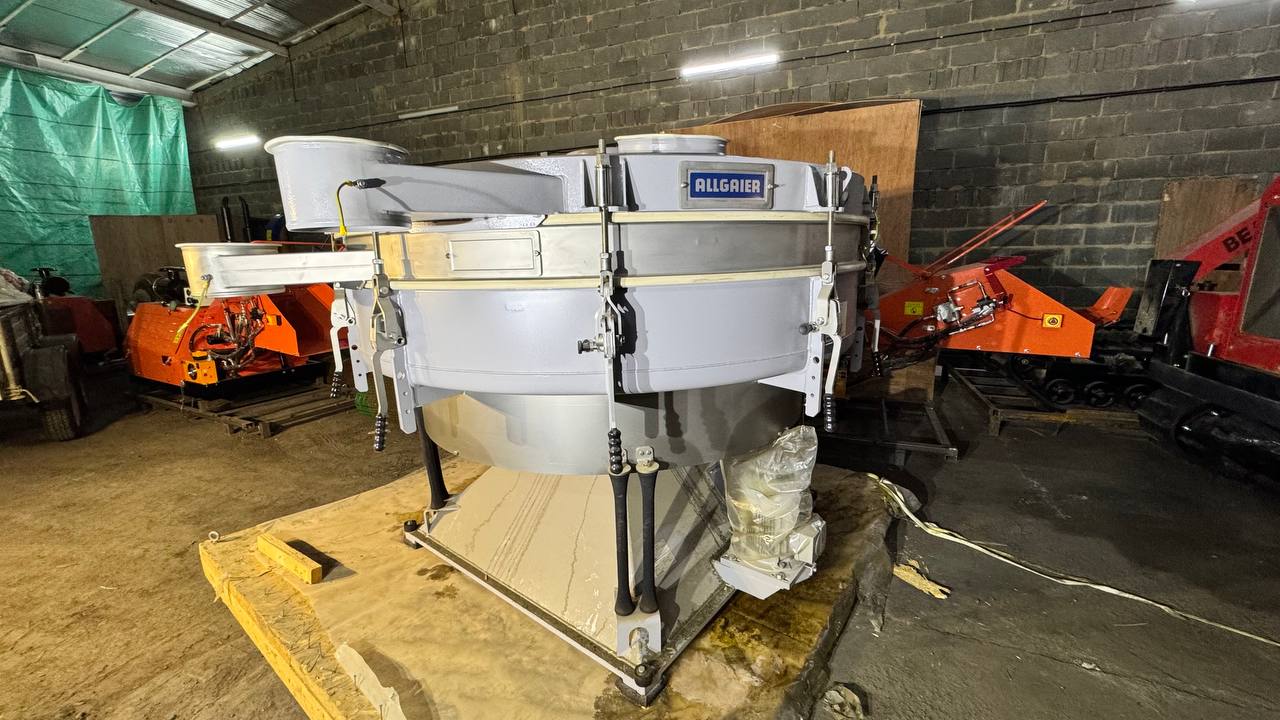

Вибрационный грохот качающегося типа Allgaier TSM 2000/2

Вибрационный грохот качающегося типа Allgaier TSM 2000/2

Качающийся грохот (круглое вибросито, сепаратор или вибрационный сепаратор с круговым движением) — это трехдечный грохот для просевания на 3 фракции, предназначенный для точного разделения сыпучих материалов по крупности.

Характеристики

• • Щетки для чистки сит с опорным кольцом на ударной поверхности;
• • Очистка сит с помощью резиновых шариков;
• • Особенная конструкция просевающего сита: высокотемпературный клей;
• • Поверхность просевания: 2,65 мг.;
• • Промежуточный цилиндр: поверхность, соприкасающаяся с продуктом исполнена из легированной стали, материал 1.4301 (AISI 304) имеет стеклоструйную обработку вкл. электромотор.

Комплектация

Зип комплект: 3 шт дополнительных сит - 0,08 мм, 0,120 мм, 0,300 мм; 1 комплект полиуретановых рукавов.

Документация

• • Руководство по эксплуатации: 1 экз. на нем.; 1 экз. на русск.;
• • Сертификат соответствия: 1 экз. на нем.; 1 экз. на русск.;
• • Чертеж: 1 экз. на нем.; 1 экз. на англ.

Принцип работы качающегося круглого грохота

1. 1. Принцип действия основан на комбинации быстрых вращательных (круговых) вибраций и медленного качания (конического движения).

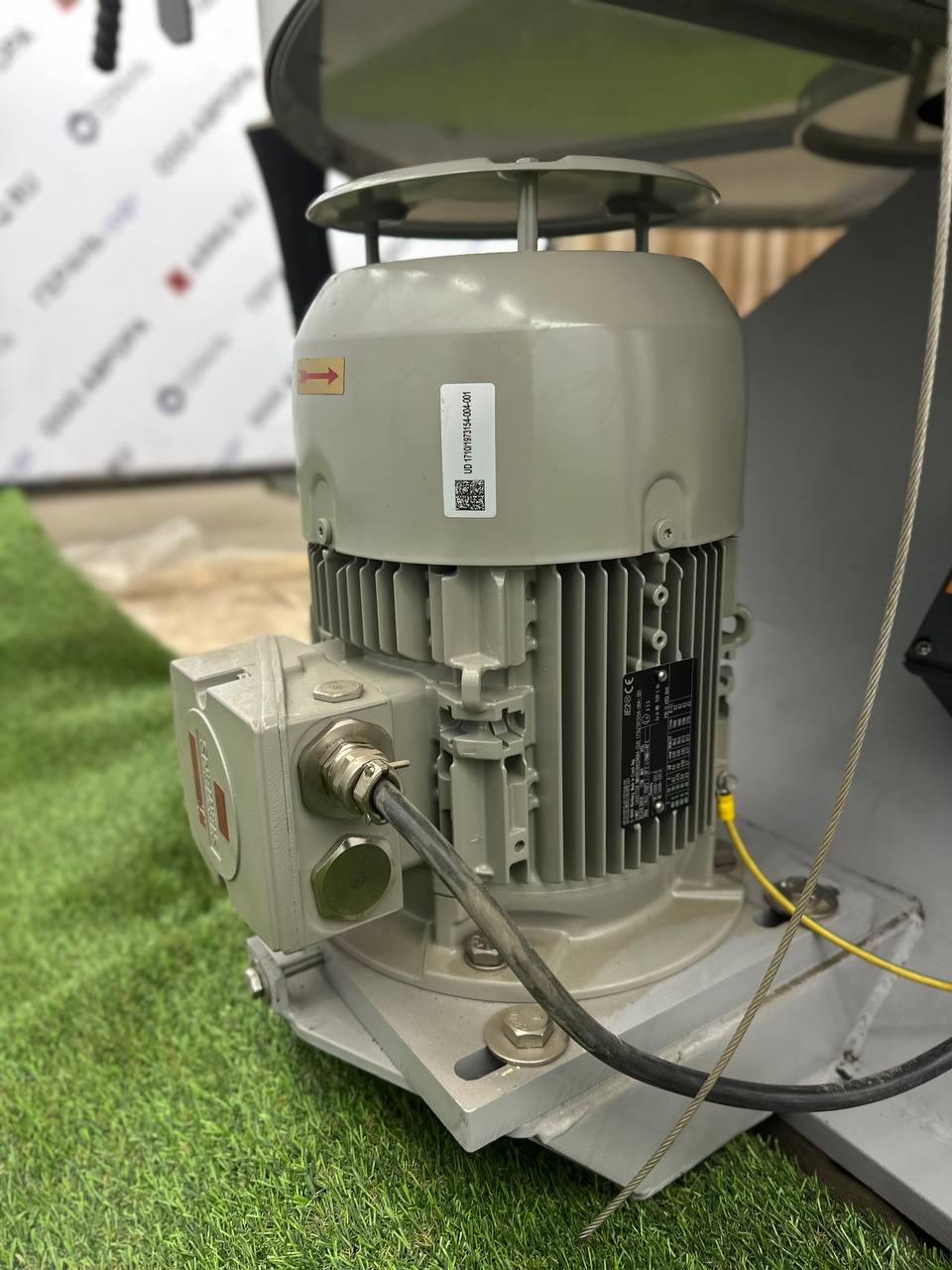

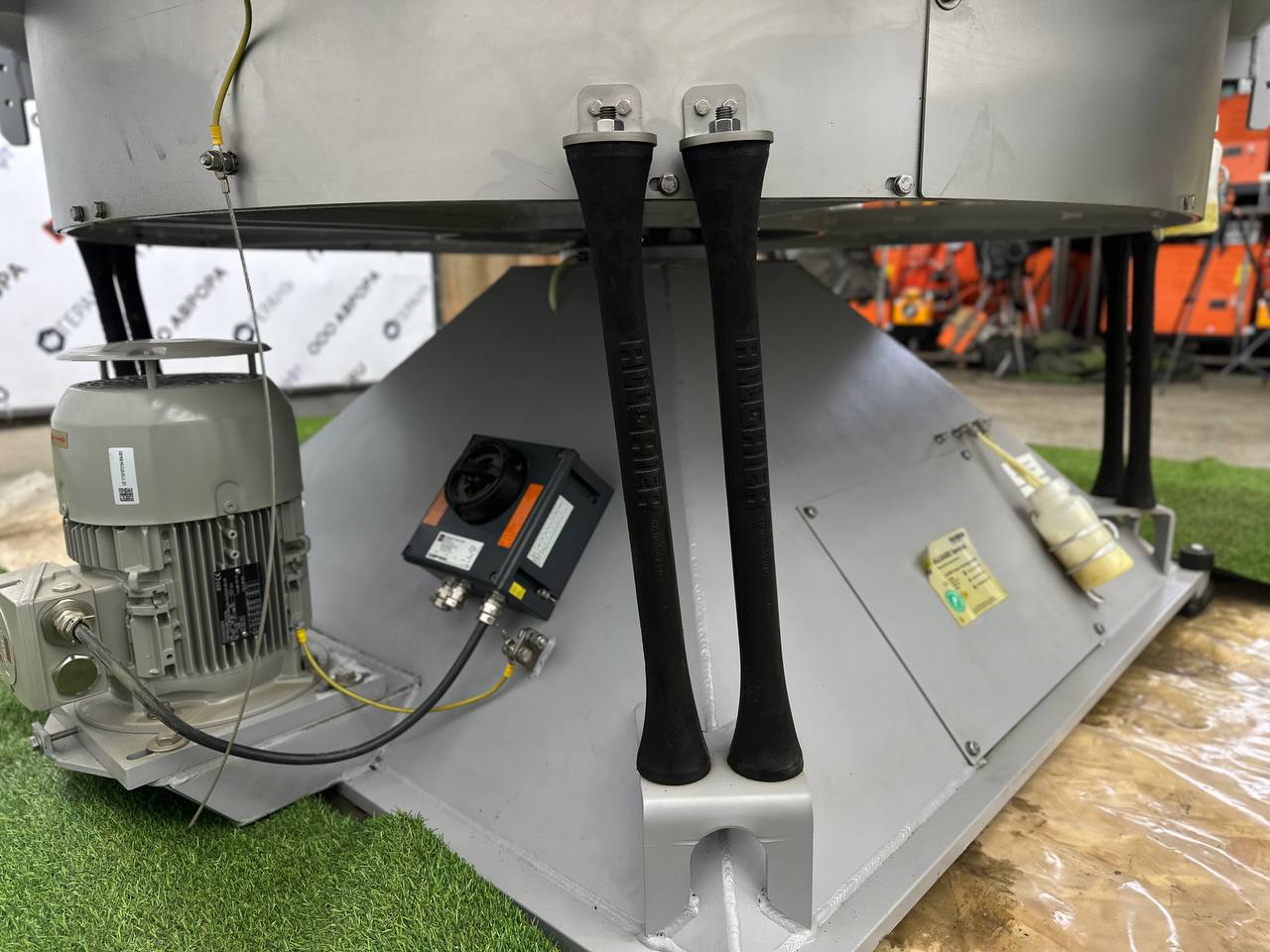

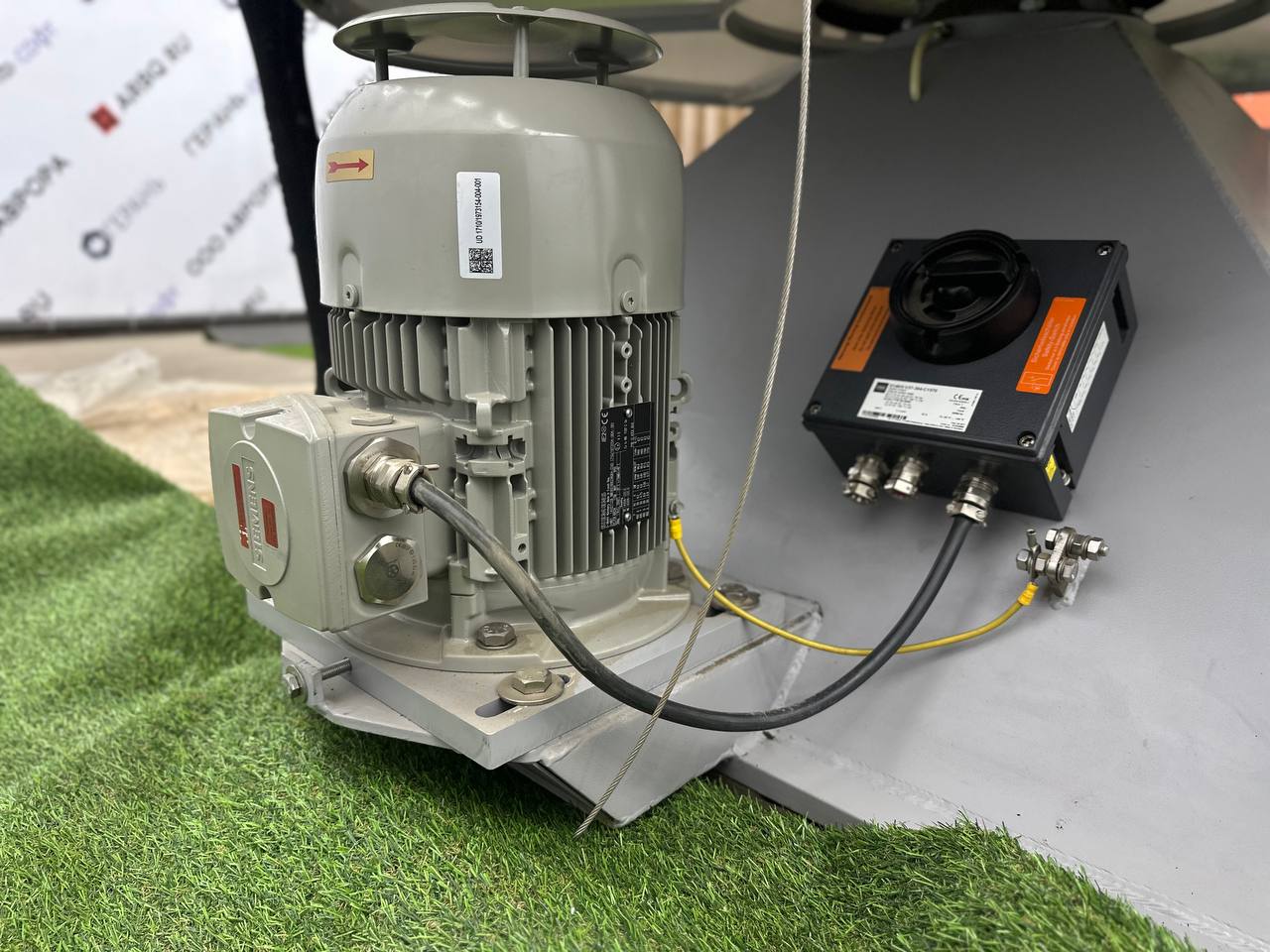

2. 2. Генерация вибрации: включённый вибрационный двигатель создаёт центробежную силу за счёт вращения верхнего и нижнего дебалансов. Регулируя взаимное положение этих грузов, можно управлять типом вибрации.


3. 3. Траектория движения сита: в стандартном режиме двигатель генерирует трёхмерные круговые колебания в горизонтальной плоскости. Одновременно с этим, благодаря кинематике системы, возникает лёгкое коническое качающееся движение по вертикали. В результате каждая точка сита описывает сложную пространственную траекторию, похожую на эллипс или спираль.


4. 4. Процесс сепарации: материал, подаваемый в центр верхнего сита, под действием этих сил распределяется по спирали от центра к периферии.


5. 5. Мелкие частицы, соответствующие размеру ячеек, быстро просеиваются сквозь сито на нижний ярус или в поддон.


6. 6. Средние фракции продолжают движение по ситу, пока не достигнут своих выходных отверстий по периметру.


7. 7. Крупные частицы (надрешётный продукт), не прошедшие ни через одно сито, перемещаются по самому длинному пути и сходят с края верхнего сита через специальный выход.


8. 8. Регулировка: скорость и амплитуду вибрации можно регулировать, изменяя массу дебалансов или частоту вращения двигателя, что позволяет точно настраивать оборудование под конкретный материал.

Применение

Круглый грохот особенно эффективен для тонкой и сверхтонкой классификации, где требуется высокая точность разделения.

Основные отрасли и задачи

• • Пищевая промышленность;
• • Химическая и фармацевтическая промышленность;
• • Металлургия и производство строительных материалов;
• • Деревообрабатывающая промышленность;
• • Производство пластика и переработка.
