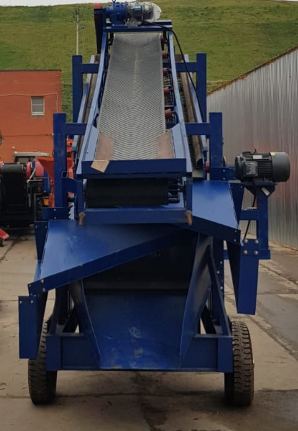

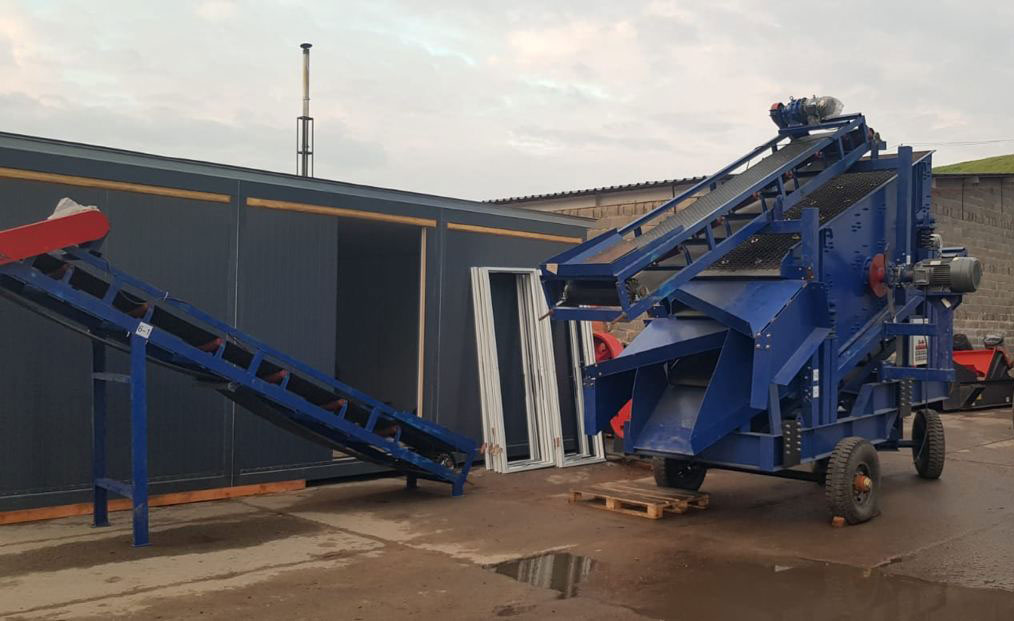

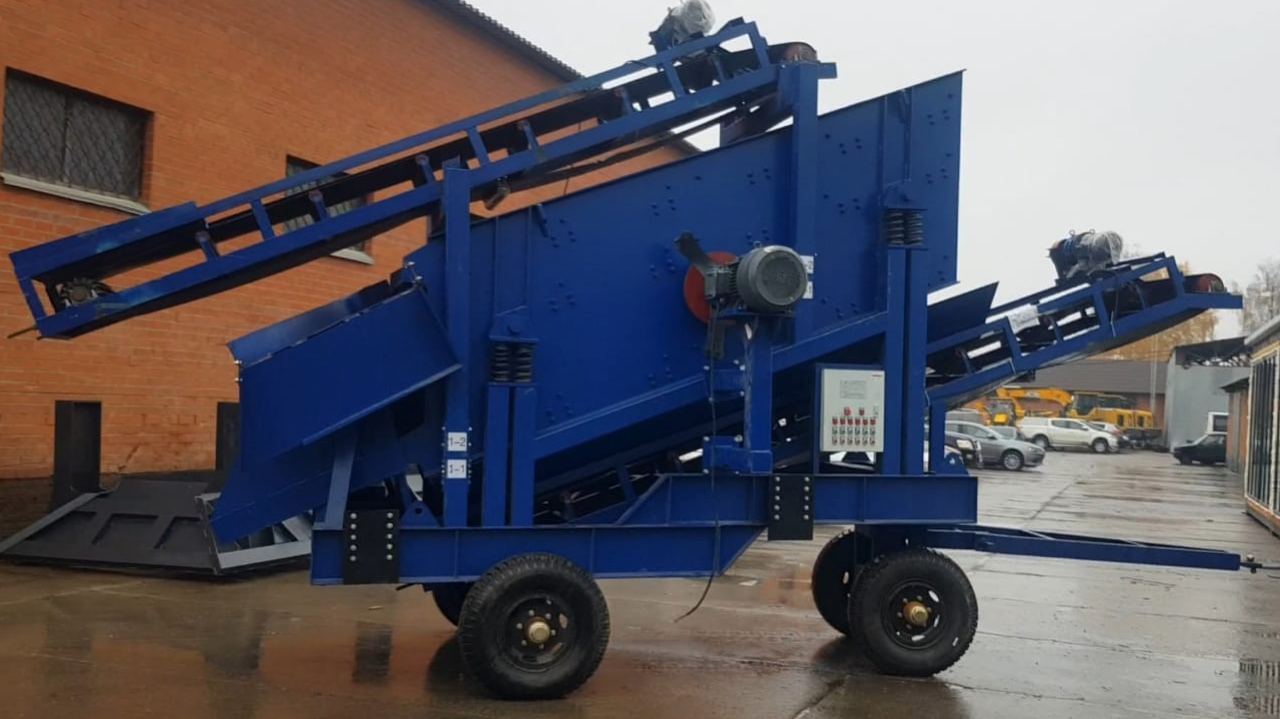

Грохот сортировочный трехситный с конвейерами на колесной базе JY-1236
Мощный мобильный трехситный грохот для промышленной сортировки сыпучих материалов производительностью до 80 тонн в час.
Увеличенная масса конструкции обеспечивает высокую стабильность при вибрации, а колесная база позволяет оперативно менять место дислокации без спецтехники.
Почему стоит выбрать эту модель
Повышенная стабильность и надежность
- Увеличенная масса оборудования (5500 кг) гасит избыточные вибрации
- Устойчивость на неровных площадках благодаря тяжеловесной раме
- Сниженный риск смещения оборудования в процессе работы
Точная трехфракционная сортировка
- Одновременный выход трех четких фракций: 50 мм, 20 мм, 10 мм
- Высокая эффективность разделения для дорожных и строительных работ
- Возможность быстрой замены сит под другие задачи
Производительность промышленного уровня
- Переработка от 40 до 80 тонн материала в час
- Оптимальное соотношение мощности и энергопотребления
- Подходит для интенсивной эксплуатации в карьерах
Мобильность несмотря на массу
- Наличие колесной базы для буксировки манипулятором или тягачом
- Компактные габариты для транспортировки по дорогам общего пользования
- Быстрый ввод в эксплуатацию на новой площадке
Технические характеристики:
Габариты и масса
- Масса оборудования: 5500 кг
- Длина: 6000 мм
- Ширина: 2400 мм
- Высота: 2600 мм
- Габаритные размеры (ДхШхВ): 6000*2400*2600 мм
Параметры сортировки:
- Производительность установки: 40 - 80 т/ч
- Количество сит: 3 штуки
- Размер ячеек 1 сита (верхнее): 50*50 мм
- Размер ячеек 2 сита (среднее): 20*20 мм
- Размер ячеек 3 сита (нижнее): 10*10 мм
- Тип сортировки: объемное грохочение
Электрооборудование и конвейер:
- Тип привода конвейера: электрический
- Мощность электродвигателя конвейера: 3 кВт
- Напряжение сети: 380В / 50Гц
- Количество конвейерных лент: 3 штуки (под каждое сито)
Конструктивные особенности
- Тип установки: мобильная на колесной базе
- Материал сит: высокоуглеродистая сталь
- Материал рамы: усиленный металлопрокат
- Тип опор: виброизолирующие амортизаторы
Комплектация:
В базовую поставку входит:
- Грохот трехситный в сборе (рама, сита, виброблок)
- Колесное шасси с буксировочным устройством
- Конвейерная система отвода материала (3 линии)
- Электродвигатель конвейера - 3 кВт
- Шкаф управления и кабельная продукция
- Комплект сит (установлены 50/20/10 мм)
- Загрузочный бункер
- Комплект ЗИП (подшипники, крепеж, натяжители)
- Паспорт изделия и руководство по эксплуатации
- Сертификат соответствия
Сценарии использования
Грохот эффективно применяется
Карьеры по добыче ПГС и щебня
- Разделение горной массы на товарные фракции
- Подготовка щебня 10, 20 и 50 мм для продажи
- Отсев негабарита и мелочи
Асфальтобетонные заводы (АБЗ)
- Сортировка инертных материалов перед смешиванием
- Переработка старого асфальта (ресайклинг)
- Подготовка крошки для вторичного использования
Крупные строительные объекты
- Подготовка песка и щебня для бетонирования
- Очистка грунта от камней и мусора
- Сортировка материалов для обратной засыпки
Железнодорожные насыпи и дорожное строительство
- Подготовка балласта для железнодорожных путей
- Сортировка материалов для подушки автодорог
- Переработка строительного лома на месте
Перерабатывающие предприятия
- Сортировка твердых бытовых отходов (ТБО)
- Выделение фракций для компостирования
- Переработка промышленных отходов
Преимущества перед конкурентами
Увеличенный ресурс работы
- Масса 5.5 тонн обеспечивает запас прочности конструкции
- Сниженная вибрационная нагрузка на узлы рамы
- Долгий срок службы подшипниковых узлов
Энергоэффективность
- Оптимальная мощность двигателя конвейера (3 кВт)
- Низкое потребление электроэнергии на тонну продукта
- Возможность работы от стандартной промышленной сети
Универсальность фракций
- Стандартный набор ячеек (50/20/10) закрывает 90% задач
- Быстрая смена сит без специального инструмента
- Четкое разделение без смешивания фракций
Транспортабельность
- Габариты позволяют перевозку манипулятором
- Не требует разрешения на негабарит при буксировке
- Быстрая подготовка к транспортировке
Сервисная поддержка
- Консультации инженеров по настройке
- Поставка оригинальных запасных частей
- Возможность шеф-монтажа при запуске
Рекомендации по эксплуатации
Для стабильной производительности 40-80 т/ч:
Перед запуском
- Проверьте натяжение конвейерных лент
- Убедитесь в надежности крепления сит
- Проверьте уровень смазки в редукторах
В процессе работы
- Подавайте материал равномерно на загрузочный лоток
- Избегайте перегрузки бункера свыше нормы
- Контролируйте отсутствие посторонних предметов (металл, дерево)
Плановое обслуживание:
- Ежедневно: очистка ячеек сит от застревания
- Еженедельно: проверка натяжения цепей и ремней
- Ежемесячно: диагностика электродвигателя и смазка узлов
Технические требования к площадке
Покрытие
- Уплотненный грунт, асфальт или бетонная плита
- Несущая способность поверхности не менее 0.5 кг/см² (учитывая вес 5500 кг)
Пространство:
- Рабочая зона: не менее 8×6 метров
- Зона для маневра техники подачи материала
Инфраструктура
- Подвод электроэнергии 380В
- Подъездные пути для самосвалов (подача сырья)
- Свободный выезд для погрузки готовых фракций
