Станок для арматурной сетки YGWP-2000

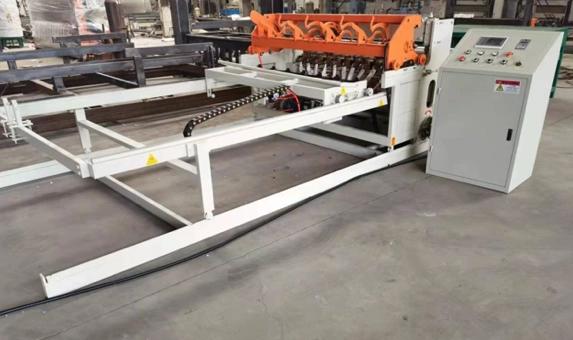

Машина для контактной точечной сварки арматурной сетки 2,0 м

Машина для контактной точечной сварки предназначена для автоматического производства сварных арматурных и проволочных сеток шириной до 2 м и длиной до 6 м. Оборудование работает с арматурой диаметром 2,5–6,0 мм, выполняет сварку, резку и циклический выход готовой сетки.

Продольные стержни подаются из бухт, а поперечные — в виде предварительно выпрямленных прутков с автоматической укладкой. Управление через ПЛК позволяет задавать параметры работы, а регулировка размера ячеек упрощает выпуск сетки под требуемый формат.

Преимущества оборудования

• Автоматическая контактная точечная сварка сетки.
• Ширина сварки до 2,0 м, длина готовой сетки до 6,0 м.
• Работа с арматурой диаметром 2,5–6,0 мм.
• Максимальная сварочная способность: 6,0 + 6,0 мм.
• До 40 точек сварки одновременно.
• Скорость сварки 25–50 рядов в минуту.
• Автоматическая подача продольной проволоки из бухт.
• Автоматическая укладка поперечных прутков.
• Сварка, резка и циклический выход сетки в автоматическом режиме.
• Управление ПЛК.

Технические характеристики

• Ширина сварки: до 2,0 м.
• Длина сварки: до 6,0 м.
• Шаг арматуры: от 50 мм.
• Диаметр арматуры: 2,5–6,0 мм.
• Максимальная сварочная способность: 6,0 + 6,0 мм.
• Максимальное количество точек сварки: 40 шт.
• Способ подачи продольной проволоки: подача с катушки (бухты).
• Способ подачи поперечной проволоки: автоматическая укладка.
• Способ управления: ПЛК.
• Скорость сварки: 25–50 рядов/мин.
• Верхний электрод: Ø20 мм.
• Соединительный кабель верхнего электрода: 200 мм².
• Соединительный кабель нижнего электрода: 200 мм².
• Количество сварочных аппаратов: 5 шт.
• Мощность главного двигателя: 4 кВт.
• Мгновенная максимальная мощность: 150 кВт.
• Мощность двигателя протяжки сетки: 3,8 кВт.
• Габаритные размеры (Д × Ш × В): 18 500 × 5 500 × 1 400 мм.
• Масса машины: 3,2 т.

Комплектация

• 20 комплектов размоточных стоек грузоподъёмностью до 150 кг.
• Правильное устройство для продольной арматуры на 40 головок — 1 шт.
• Сварочная машина (основной блок) — 1 шт.
• Машина для резки арматуры — 1 шт.
• Гильотинные ножницы — 1 шт.
• Шкаф управления — 1 шт.

Применение

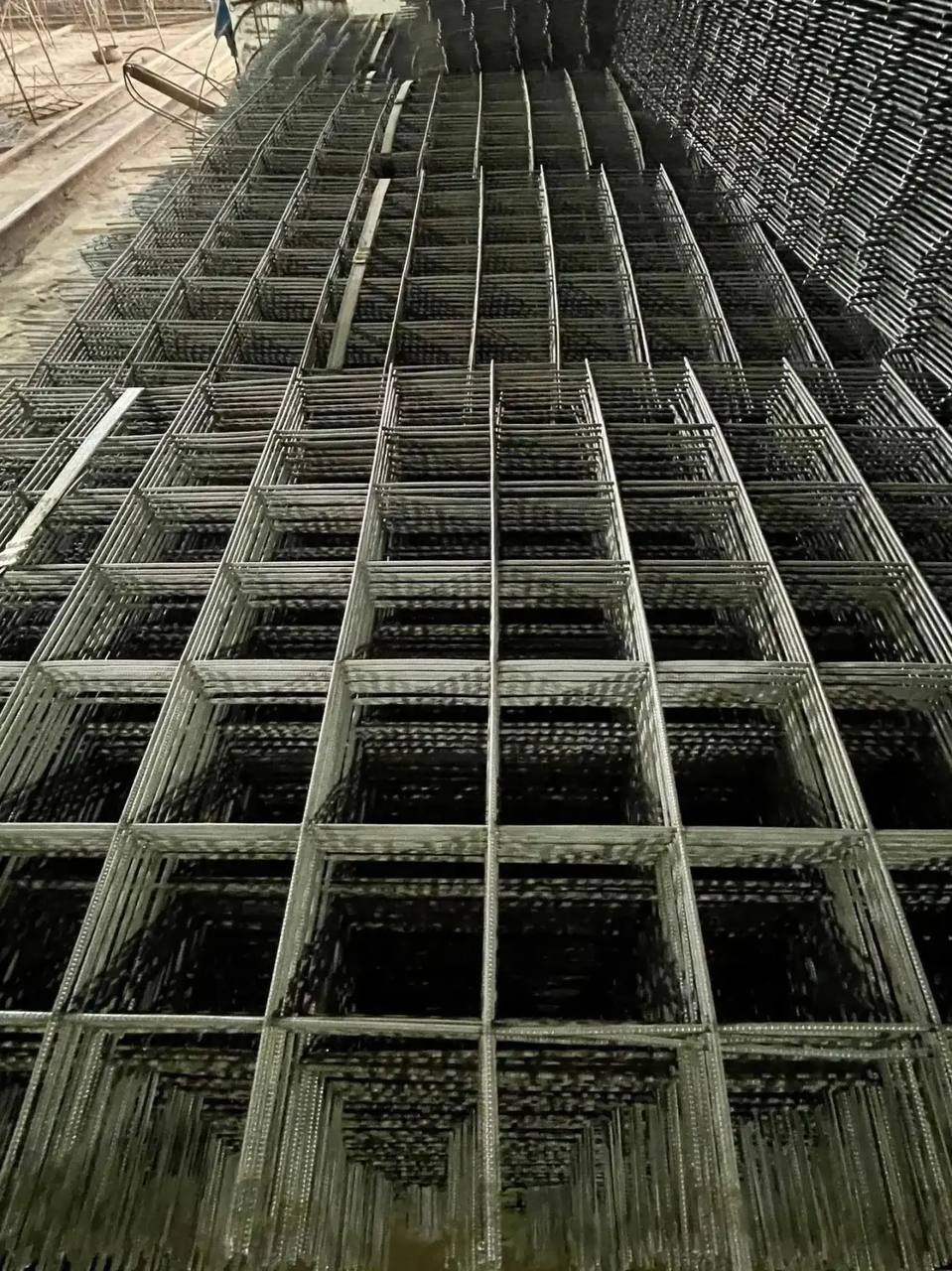

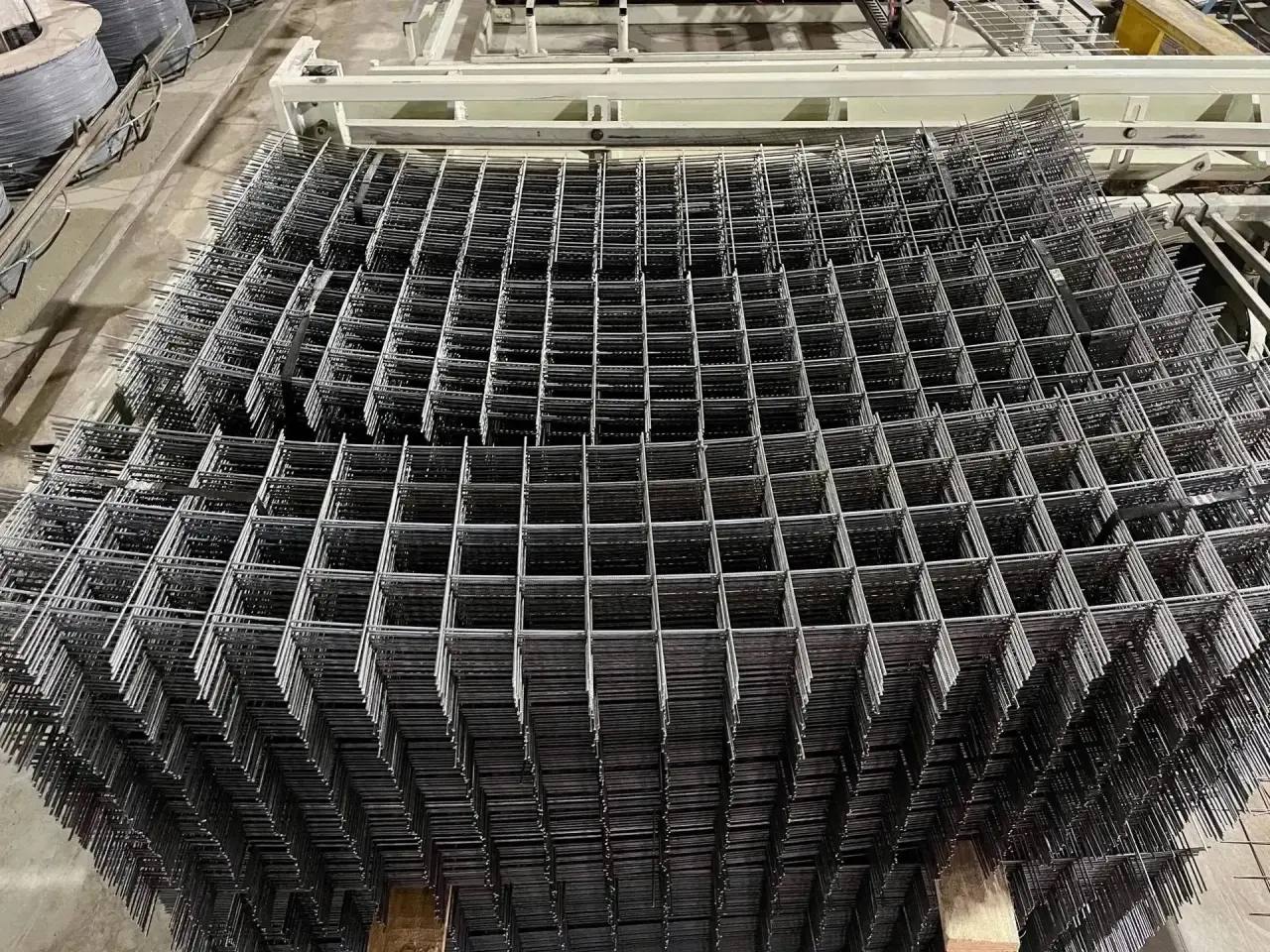

Оборудование предназначено для производства сварных арматурных сеток из проволоки и арматуры диаметром 2,5–6,0 мм. Размер ячейки регулируется с шагом от 50 мм, что позволяет настраивать параметры выпускаемой сетки под производственную задачу.
