Основные данные
Вес буровой установки (т) 10,46
Длина (см) 730
Ширина (см) 215
Высота (см) 225
Напряжение системы питания (В) 24
Двигатель
Название Cummins
Мощность двигателя (в кВт) 153
Основные рабочие параметры
Макс. тяговое усилие (кН) 360 (с усилением до 720)
Макс. усилие подачи (кН) 360 (с усилением до 720)
Макс. крутящий момент (Нм) 14000
Макс. Скорость вращения (об. /мин) 136
Макс. Скорость хода каретки (м/мин.) 40
Угол забуривания (°) 12-20
Гидравлическая система анкерения Опция
Ходовая часть с резиновыми накладками Опция
Автоматическая система подачи штанг при бурении с кассетой на 36 штанг нет
Просторная кабина с кондиционером и отопителем Опция
Автоматическая система смазки штанг нет
Макс. диаметр строящегося трубопровода (мм) 900
Максимальная длина бурения (м) 500/1200
Буровой инструмент
Длина буровых штанг (м) 3
Диаметр буровых штанг (мм) Ф 73
Диаметры возможных расширителей (мм) 200-900

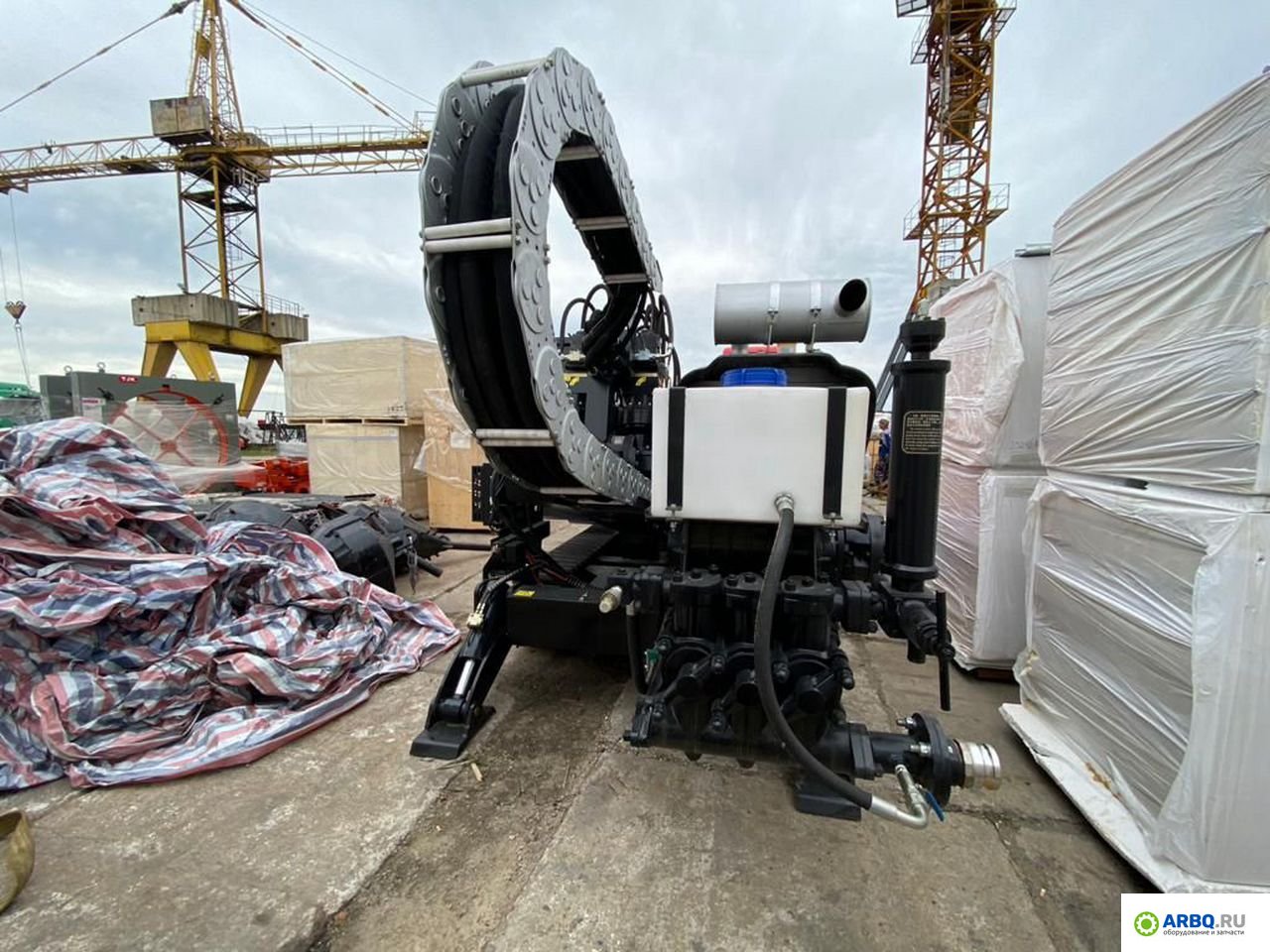

Насос для бурового раствора
Макс. давление насоса для бурового раствора (МПа) 8
Макс. производительность насоса для бурового раствора (Л/мин) 400
Комплектация:
Основная машина

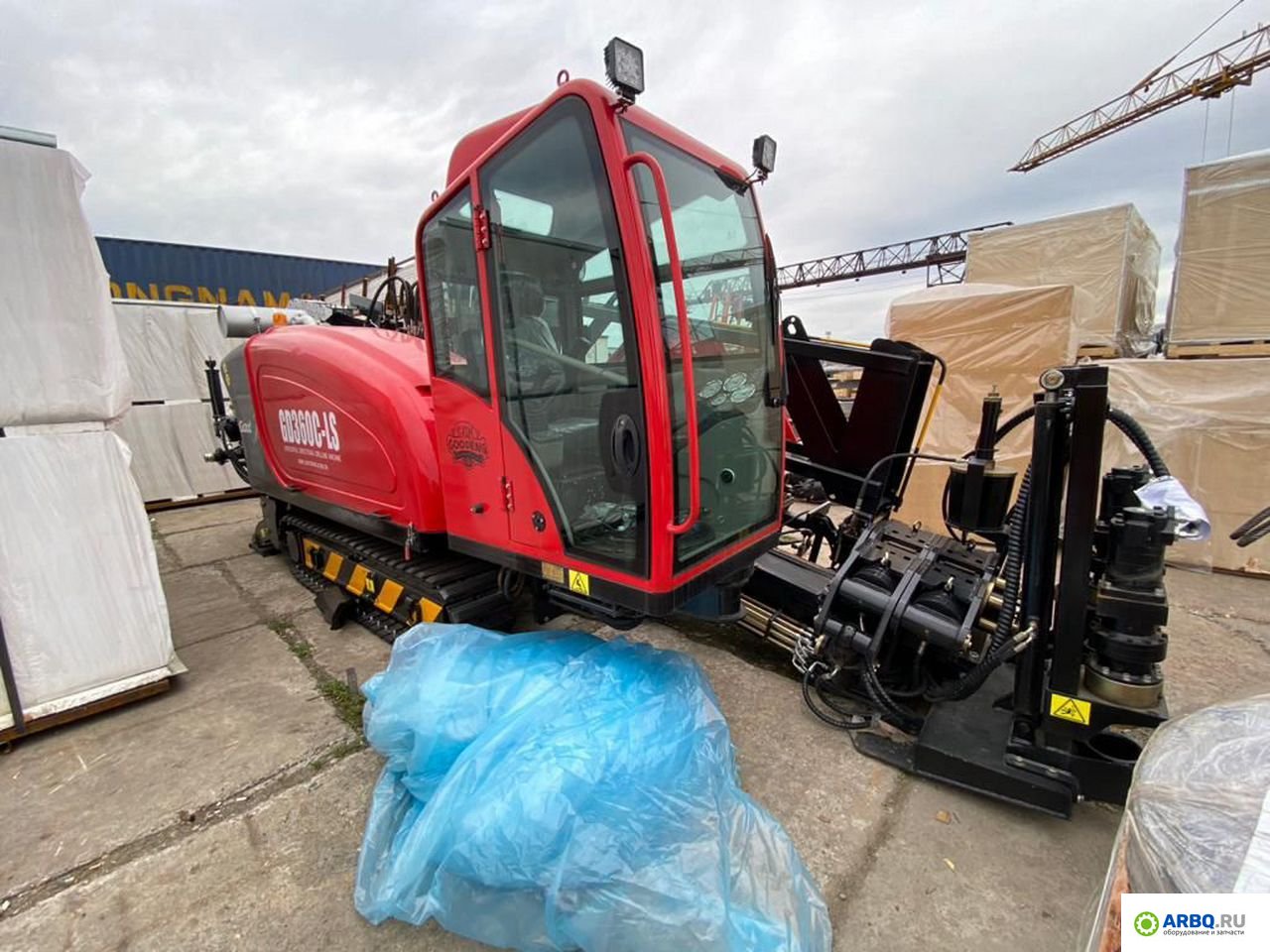

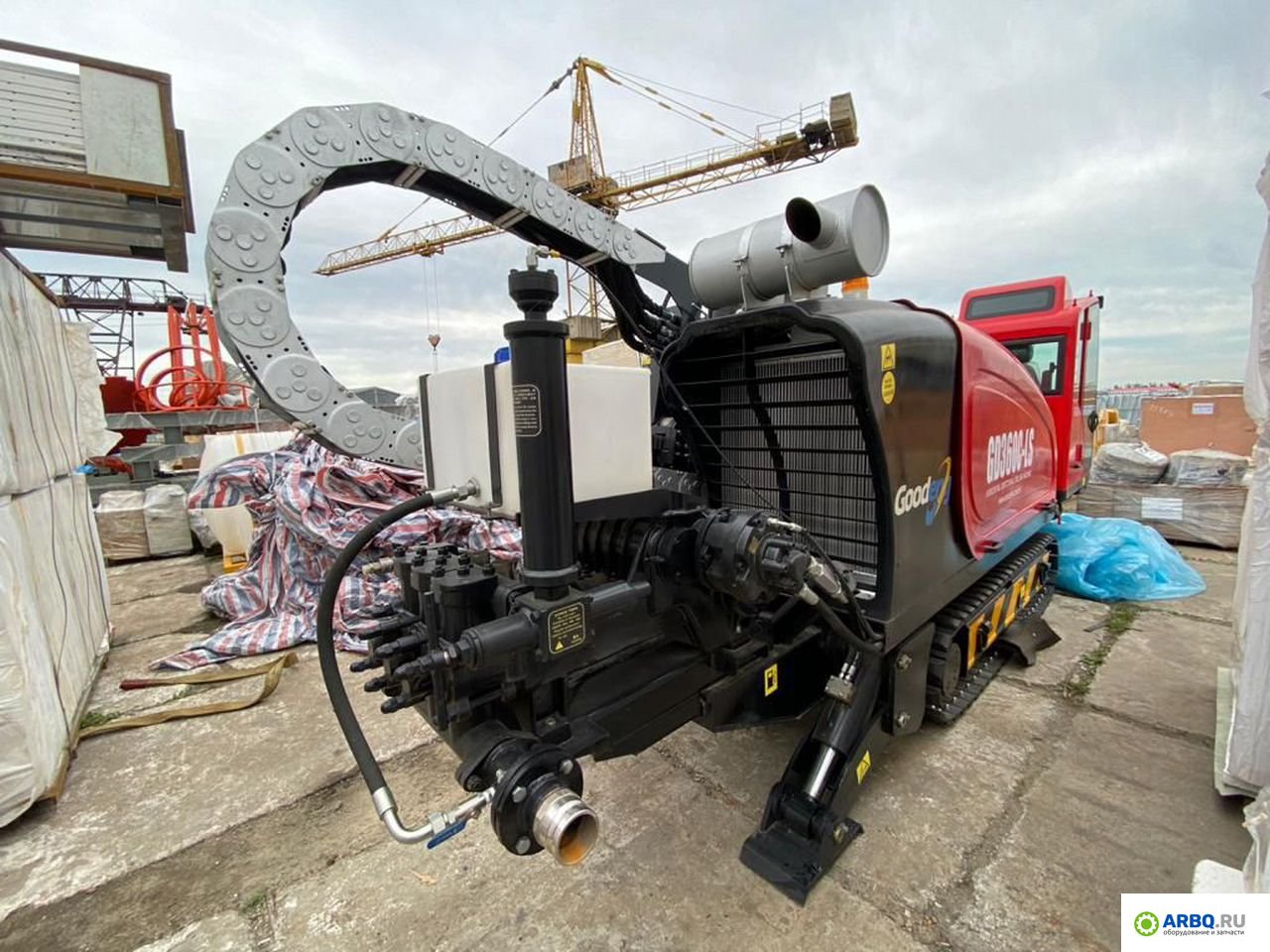

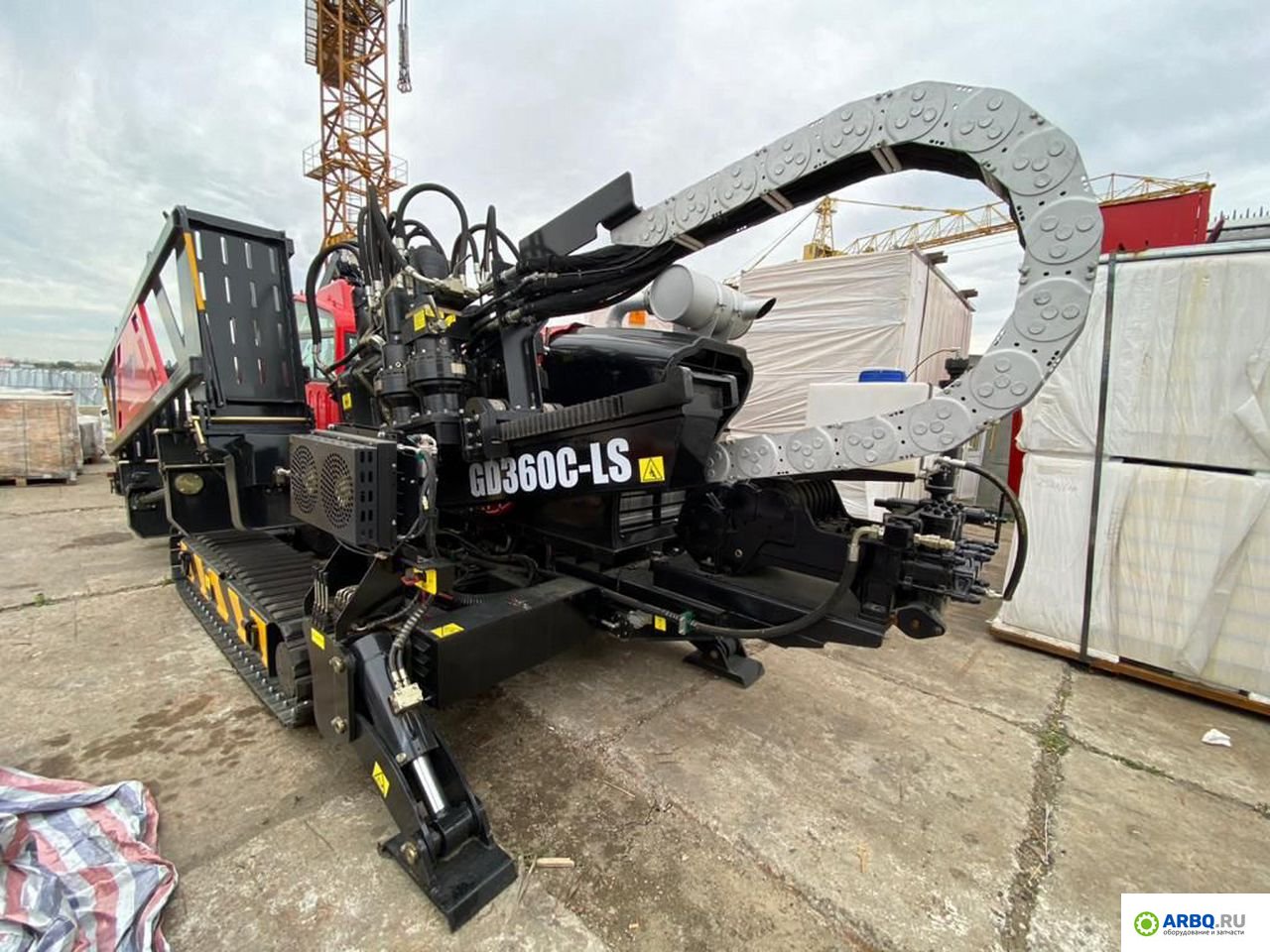

Установка для горизонтального направленного бурения на гусеничном ходу GD360-LS ед. 1
Дополнительные принадлежности основной машины

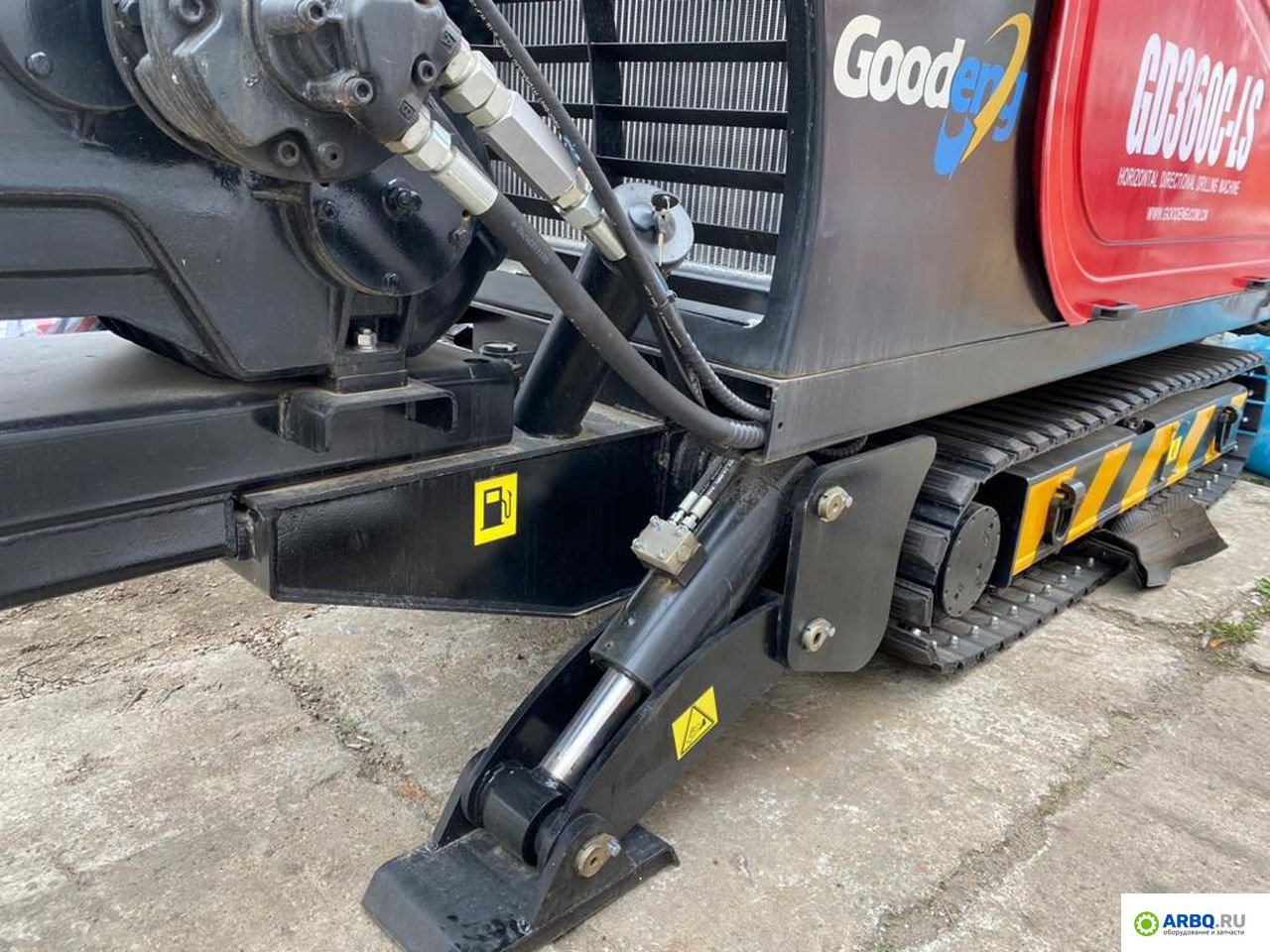

Анкерный болт шт. 4
Зажимные клинья (установлены на машине) 8 клиньев
Инструменты ящик 1
Документы комплект 1
Пилолтный бур шт. 1
Буровая штанга Double Horsе 3000мм NC26 шт. 100
Глушка NC26 шт. 1
Адаптер NC26 папа—NC26 папа шт. 1
Переводник NC26 мама—NC26 папа шт. 2
Расширители набор 1 комплект
Вертлюг 40т шт. 1
Кабина оператора шт. 1
Буровая лопатка обычная шт. 1
Рем. комплект дизельного двигателя набор 1
Рем. комплект бурового насоса набор 2
Авт. Кассета подачи штанг шт. 1

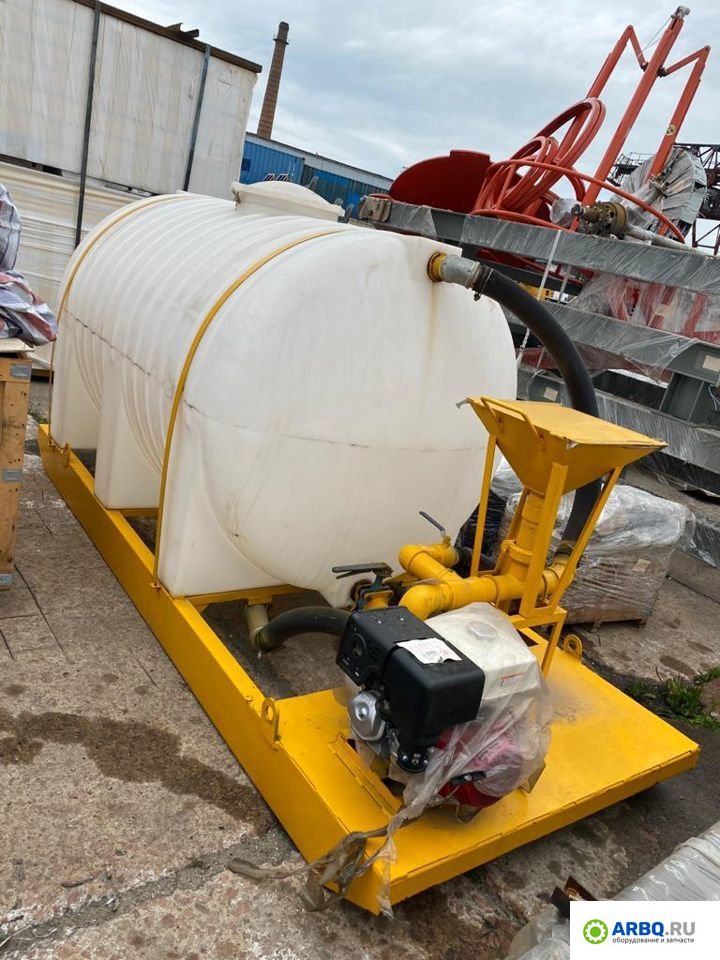

Система перемешивания бурового раствора 3 м3 НСУ шт. 1
Расходные материалы набор
Бачок антифриза шт. 1
Джойстик управления шт. 1
Автоматическая анкерная система шт. 1
